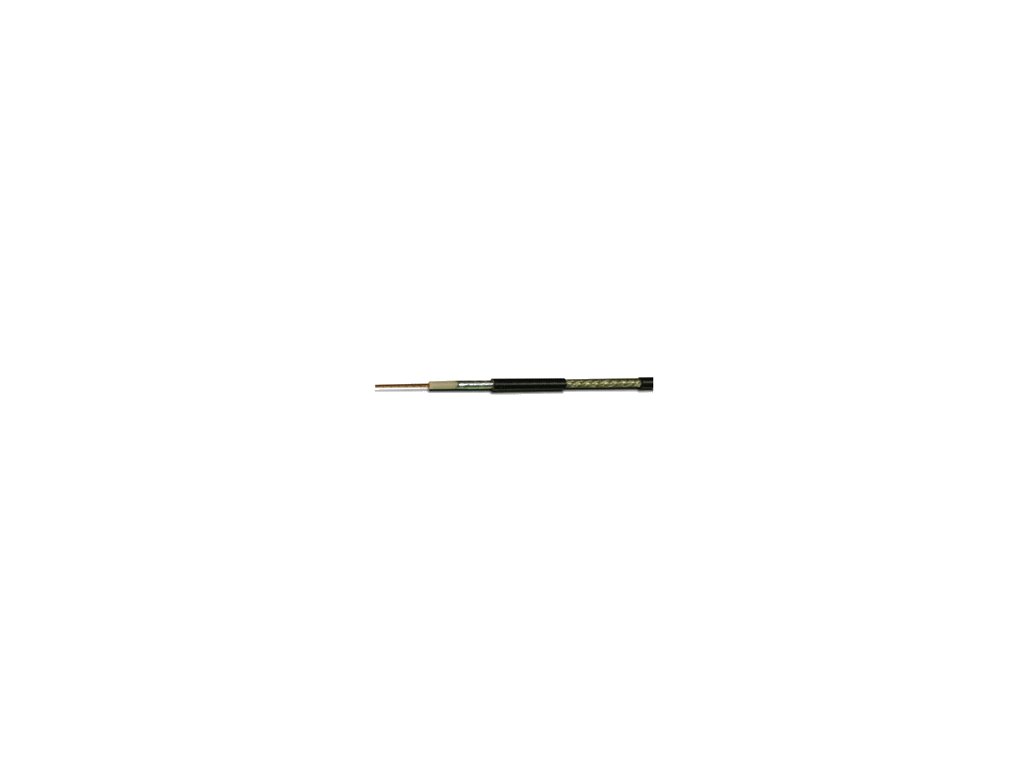

Kábel H155 Belden RG59 3GHz

Podrobný popis

Parametre a špecifikácie:

• Typ: H155
• Stredový vodič: medené lanko 19 x 0.28 mm
• Dielektrikum: Penový polyetylén (PE)
• Priemer dielektrika: 3.9 mm ± 0.15 mm
• Tienenie: Al-Pet-Al fólia + 80% pokrytie cínovanými drôtiky
• Priemer vrátane tienenia: 4.5 mm ± 0.2 mm
• Plášť: PE čierny
• Priemer plášťa: 5.4 mm ± 0.2 mm
• Minimálny polomer ohybu: 35 mm
• Hmotnosť: 38.3 g / m
• Obsah medi: 21.3 g / m

• Impedancia: 50ohm ± 2ohm
• Celkový odpor slučky: 32.0 ohm / km
• Odpor vnútorného vodiča: 15.0 ohm / km
• Odpor tienenie: 17.0 ohm / km
• Kapacita: 82 pF / m
• Činiteľ skrátenie: 0.81

• Útlm:
10 MHz: 3.0 dB / 100m
50 MHz: 6.5 dB / 100m
100 MHz: 9.3 dB / 100m
230 MHz: 14.2 dB / 100m
300 MHz: 16.3 dB / 100m
400 MHz: 19.0 dB / 100m
470 MHz: 20.7 dB / 100m
860 MHz: 28.5 dB / 100m
1000 MHz: 30.9 dB / 100m
1350 MHz: 36.4 dB / 100m
1750 MHz: 41.9 dB / 100m
2050 MHz: 45.8 dB / 100m
2450 MHz: 49,0 dB / 100m
3000 MHz: 55,5 dB / 100m

• Prenášaný výkon pri 28MHz kW 0,7
• Prenášaný výkon pri 144MHz kW 0,3
• Prenášaný výkon pri 432MHz kW 0,2
• Prenášaný výkon pri 1296MHz kW 0,1
• Prevádzková aj skladovacia teplota: -40 ° C .. + 80 ° C
